برقکاری ساختمان از صفر تا صد
ما مراحل کار صفر تا صد برقکاری ساختمان را در 3 قسمت دسته بندی کردیم و در ادامه نیز این مراحل را بصورت کامل شرح میدهیم.
( برای دسترسی به هر مرحله در متن مقاله روی هر یک از مراحل زیر کلیک کنید )
مراحل برقکاری ساختمان
بعد از انجام سفت کاری ساختمان
مرحله یک برقکاری ساختمان:
شامل: تهیه نقشه ، اجرای نقشه در محل ، تراز کردن ، شیار زنی ، کندن جای قوطی ، سوراخ زدن جای روشنایی ، نصب قوطی ها ، فیکس کردن و اجرا و خم لوله های پریز ها ، پوشش روی لوله های کف با ماهیچه سیمانی ، نصب جعبه فیوز ، نصب جعبه آنتن ، تامین ارتینگ
بعد از کف سازی، کاشی کاری و سفید کاری
مرحله دو برقکاری ساختمان:
در ادامه آموزش صفر تا صد برقکاری ساختمان که بصورت رایگان برای شما تهیه شده است، سراغ دومین مرحله از برقکاری ساختمان میرومی که شامل: تمیزکاری لوله ها و قوطی ها ، سیم ریزی و کابل کشی ، کابل کشی سیستم های صوتی و اعلان حریق، عایق کاری سرسیم ها ، اتصال برق داخل ساختمان به برق اصلی ، نصب تجهیزات کابلی نما میباشد.
بعد از نقاشی و کف تمام شده
مرحله سه برقکاری ساختمان:
شامل: نصب کلید و پریزها ، بستن ترمینال سرسیم ، نصب دتکتور ها ، نصب فیوز ها و محافظ جان ها ، نصب آیفون تصویری ، نصب آیفون ، نصب چراغ های راه پله ، نصب چراغ نما ، نصب تابلوی برق موتورخانه
برقکاری ساختمان - بخش اول
مرحله اول برقکاری ساختمان بعد از انجام سفت کاری ساختمان شامل 16 مرحله زیر میباشد که به اختصار آنها را توضیح خواهیم داد. برای مشاهده هر کدام روی تیترهای زیر کلیک کنید.
- تهیه نقشه ساختمانی
- اجرای نقشه روی کار
- تراز کردن جای قوطی کلید و پریزها
- شیار زدن مسیر لولهها با شابلون اندازه و دستگاه شیار زن
- کندن جای قوطی ها با دستگاه
- سوراخ کردن جای روشنایی سقفی توسط دستگاه
- نصب قوطی ها روی دیوار توسط شابلون
- فیکس کردن لوله پولیکاهای مرتبط با جعبه فیوز
- فیکس کردن لوله پولیکاهای مرتبط با جعبه آنتن و تلفن
- اجرای لوله گذاری لوله پولیکا
- جوشکاری و ساخت ساپورت برای سینی برق
- پوشش کامل روی لوله پلیکاها
- نصب جعبه فیوز و تراز کردن آن
- نصب جعبه آنتن و ماهواره و تلفن
- تأمین ارتینگ ساختمان
- لوله فولادی گذاری
تهیه نقشه ساختمانی
شامل سیستمهای روشنایی، سیستم های صوتی، سوکتهای برق، تلفن، آنتن، آیفون، فن کوئیل ها، اطفاء حریق، برق اضطراری و موتورخانه.
در تهیه نقشه برق باید دقت بسیاری به خرج داده شود تا از هزینه های احتمالی جلوگیری شود. نقشه برق ساختمان بسته به کاربری ساختمان و طراحی تاسیسات الکتریکی اماکن مختلف با هم متفاوت هستند. نقشه الکتریکی یا توسط طراح برق ساختمان تهیه و در اختیار برقکار قرار میگیرد و یا معمولا و در بیشتر موارد با نظر طراح ساختمان توسط تیم تخصصی برقکاری ساختمان آماده میشود.
در واقع نقشه تاسیسات الکتریکی زبان مشترک بین سازنده ساختمان و برقکار ساختمان و در بر گیرنده ایده های یک طراح میباشد.
نمونه نقشه برق
در برقکاری ساختمان و طراحی و نقشه کشی باید تمام قوانین استاندارد برق و مهمتر از همه مسایل موجود در مبحث سیزدهم مقررات ملی ساختمان رعایت شده باشد و در طول اجرا و پس از اتمام توسط مهندس ناظر کنترل و تایید شود.
نقشه برق ساختمان بسته به کاربری ساختمان و طراحی تاسیسات الکتریکی اماکن مختلف با هم متفاوت هستند.
نکات مهم در نقشه برق
- در یک نقشه برق کامل باید تمام جزییات محل های قرارگیری تجهیزات روشنایی و کلید ها و یا محلهای کنترل آنها و خطوط تغذیه و جعبه فیوزها در یک لایه از نقشه مشخص باشد.
- محلهای نصب تمامی پریزهای برق و مصرفکنندگان غیر روشنایی نظیر هود آشپزخانه و یا فن تهویه و ... و پریزهای تلفن و آنتن هم در لایه های مجزا مشخص باشد.
- سیستم هایی نظیر اعلام حریق و یا آیفون و سیستم برق اضطراری، دوربین های مدار بسته، همینطور رایزرها یا محل عبور لوله های برق و کابل ها در بین طبقات در نقشه ها جداگانه یا روی هم مشخص باشد.
اجرای نقشه روی کار
در ادامه آموزش برقکاری ساختمان سراغ اجرای نقشه روی کار میرویم که به اختصار آن را توضیح خواهیم داد.
پس از دریافت و بررسی نقشه ها نوبت علامتگذاری دقیق محلهای موجود در نقشه جهت کنده کاری محل نصب قوطی کلید و پریز و کانال عبور لوله روی دیوار میباشد.
اینکار توسط رنگ و قلم موی دو سانتی متری یا مداد شمعی و یا گچ رنگی به صورت دقیق و با استفاده از لوازم نقشه کشی روی دیوار مثل خط کش دو متری و گونیای بزرگ انجام میگردد.
این مرحله در بیشتر مواقع پس از گچ و خاک کاری انجام میگیرد مگر در موارد استثنا که بدلیل استفاده از مصالح ساختمانی خاص مثل سنگ یا کاشی این مرحله پس از سفت کاری انجام میشود.
مسیر عبور سیمها و ارتفاع محل نصب کلیدها و پریزها در جاهای مختلف متفاوت بوده و از لحاظ استاندارد دارای اهمیت بسیار میباشد. که برقکار ساختمان باید به آن توجه داشته باشند.
چاک لاین یا خط تراز
تراز کردن جای قوطی کلید و پریزها
جهت یکسان بودن ارتفاع نصب کلید پریز باید در محلهای مورد نیاز خط مبنا یا خط تراز یا لول لاین روی دیوار ترسیم نمود.
برای اینکار در دهه های گذشته از وسیله نسبتا ساده ای به نام شلنگ تراز استفاده میشد که کم و بیش در سالهای اخیر در حوزه برقکاری ساختمان جای خود را به ابزار دقیق و راحت تری به نام تراز لیزری داده است.
در زمان اجرای علامت گذاری باید نهایت دقت انجام گیرد تا محلهای علامت گذاری شده از لحاظ اندازه و فواصل با نقشه همخوانی داشته باشد.
لازم بذکر است در این مرحله محل قوطی ها طوری درنظر گرفته میشود که خط تراز دقیقا زیر یا بالای قوطی قرار گیرد و این قرارداد باید در سراسر پروژه رعایت گردد.
نکات مهم نصب کلید پریز
- ارتفاع کلید ها در تمام اماکن بین 110 تا 120 سانتیمتر و تمام پریزها و سوکتها به جز اماکن مرطوب از جمله آشپزخانه و حمام و سرویس بهداشتی باید 30 سانتیمتر از کف تمام شده باشد.
- در آشپزخانه باید پریزها با رعایت فاصله جانبی از شیر آب و به صورتی که حداقل 60 سانتیمتر فاصله جانبی با شیر آب رعایت شود در ارتفاع همانند کلید ها نصب میشود.
- علامتگذاری برای نصب پریز در اطراف شیر گاز در صورتی مجاز است که حداقل 40 سانتیمتر بالاتر یا دور تر از جوانب شیر گاز و یا حداقل 15 سانتیمتر پایین تر از آن باشد.
- نصب پریز در پشت کابینت زمینی یا پشت ماشین لباسشویی و ظرفشویی و اجاق گاز و غیره بدلیل در دسترس نبودن مورد تایید نمیباشد.
ارتفاع کلید و پریز در مکان های عمومی و آشپزخانه
در مرحله تراز کردن جای قوطی کلید و پریزها و کشیدن خطِ تراز با چاک لاین، محل قوطی ها طوری درنظر گرفته میشود که خط تراز دقیقا زیر یا بالای قوطی قرار گیرد و این قرارداد باید در سراسر پروژه رعایت گردد.
شیار زدن مسیر لولهها با شابلون اندازه
در این مرحله از برقکاری ساختمان و آموزش صفر تا صد برق کشی ساختمان سراغ شیار زدن مسیر لوله ها با شابلون اندازه گیر و دستگاه شیار زن میرویم.
باید محلهایی که علامت گذاری شده بنا به کاربرد با ابزار مناسب کنده کاری شود. برای عبور لوله های برق بر مبنای خطوط ترسیمی توسط شیارکن مخصوص روی دیوار شیار به عمق و پهنای کافی ایجاد میشود بطوریکه عمق شیار بیش از نیمی از ضخامت دیوار نبوده و حدقل یک و نیم سانتیمتر بیشتر از قطر لوله باشد .
کندن جای قوطی ها با دستگاه
به وسیله ابزاری به نام گرد بر و یا مته مخصوص محل قرار گیری و نصب قوطی های کلید یا پریز و محل جعبه توزیع یا جعبه فیوز هم کنده کاری و آماده میشود.
سوراخ کردن جای روشنایی سقفی توسط دستگاه
در مورد سقف کاذب، روی سقف ساپورت خورده و روی آن لوله فیکس میشود.
نصب قوطی ها روی دیوار توسط شابلون
مرحله ۱۷ نصب قوطی ها روی دیوار توسط شابلون و تراز کردن دقیق آنها میباشد. در این مرحله از برقکاری ساختمان باید قوطیهای کلید و پریز داخل دیوار کار گذاشته شوند.
اینکار یا بصورت مجزا در پروژههای بزرگ توسط یک اکیپ قوطی گذار انجام میشود و یا توسط همان اکیپ لوله گذار اجرا میگردد که بسته به برنامه ریزی نحوه کار توسط برقکار ارشد پروژه می باشد.
در هر صورت تمام قوطیها باید در ارتفاع مناسب و زاویه افقی دقیق نسبت به خط تراز موجود نصب شود. همچنین حین گچکاری در صورتی که لوله گذاری در مرحله بعد انجام میشود باید محل لوله خالی گذاشته شود و دقت شود لبه قوطی از سطح گچ و خاک روی دیوار بیرون تر نباشد.
فیکس کردن لوله پولیکاهای مرتبط با جعبه فیوز
فیکس کردن لوله پولیکاهایی که برای ورودی و خروجی به داخل جعبه فیوز آورده می شود، توسط گچکاری موضعی و یا جوشکاری و نصب ساپورت، بسته به شرایط محل.
فیکس کردن لوله پولیکاهای مرتبط با جعبه آنتن و تلفن
فیکس کردن لوله پولیکاهایی که برای ورودی و خروجی به داخل جعبه آنتن و تلفن آورده می شود، توسط گچکاری موضعی و یا جوشکاری و نصب ساپورت، بسته به شرایط محل که از دیگر مراحل مهم برقکاری ساختمان میباشد.
این مرحله از برقکاری ساختمان میتواند همزمان و یا پس از قوطی گذاری انجام شود و باید دقت شود ضمن اجرای دقیق لوله گذاری طبق نقشه در محلهایی که تغیر مسیر از دیوار به سقف یا کف داریم لوله را با قوس مناسب خم کنیم.
برای اینکار بسته به نوع لوله که قابلیت خم سرد با فنر یا خم گرم با سشوار صنعتی یا حرارت شعله را داشته باشد عمل میشود. همینطور میتوان از زانویی آماده استفاده کرد.
نکات مهم نصب لوله پلیکا
- تعداد خمهای یک مسیر نباید بیشتر از چهار خم باشد.
- مجموع زاویه های یک مسیر نباید بیش از 360 درجه باشد.
- استفاده از لوله های خرطومی هم در فواصل دور و کف ساختمان ممنوع میباشد.
لوله گذاری سقفی پی وی سی و فولادی
اجرای لوله گذاری لوله پولیکا
اجرای لوله گذاری لوله پولیکا توسط گرما و خم کاری توسط سشوار صنعتی و یا مشعل و فنر و آب بندی آن توسط چسب پولیکا.
جوشکاری و ساخت ساپورت برای سینی برق
جوشکاری و ساخت ساپورت یکی دیگر از مراحل بسیار مهم برقکاری ساختمان میباشد که برای سینی برق بر روی داکت مشخصشده از روی نقشه انجام میشود.
این سینی برقها برای ورود کابل های برق تلفن آنتن ماهواره و... نیازهای ساختمان بهطور مجزا داخل داکت های ساختمان فیکس و وارد باکسهای مورد نیاز خود می شود.
پوشش کامل روی لوله پلیکاها
پوشش کامل روی لوله پولیکاهایی که در کف ساختمان کار شده است.
نصب جعبه فیوز و تراز کردن آن
در این قسمت و مرحله سیزدهم از قسمت اول برقکاری ساختمان نوبت به نصب جعبه فیوز و تراز کردن آن میرسد.
با رعایت مواردی که برای قوطی های کلید و پریز گفته شد و طبق رعایت دقیق اندازه هایی که در نقشه داده شده اقدام به نصب جعبه فیوزها که برای هر واحد یکی در نظر گرفته میشود میکنیم.
حین نصب باید دقت کرد جعبه فیوز در عمق مناسبی از دیوار کار گذاشته شود و لبه های آن در هر چهار طرف با لبه دیوار هم تراز باشد.
برای اینکار میتوان ابتدا با مقدار کمی ملات گچ دو طرف تابلو را فیکس نمود، بگونه ای که بتوان در صورت نیاز به تنظیم دقیق آن را کمی حرکت داد و سپس اقدام به سفت کردن آن نمود.در برخی موارد نیز اینکار با پیچ و رولپلاک انجام میگیرد.
ارتفاع نصب جعبه فیوز
نکات مهم نصب جعبه فیوز
- ارتفاع نصب جعبه فیوزها 160 سانتیمتر از کف تمام شده میباشد.
- هنگام طراحی مدار باید به گونه ای باشد که محاسبات فیوزها به درستی انجام گیرد. به طور مثال برای روشنایی ها از فیوز 10 آمپر و برای پریزها حداقل 16 آمپر و نیز محاسبات مربوط به ظرفیت جریان سیم ها، ضریب همزمانی مصرف کننده ها و تعداد مصرف کننده هایی که به یک فیوز متصل میگردند رعایت شود.
- بیشترین تعداد مجاز پریز که میتوان به یک فیوز متصل کرد 12 پریز است.
نصب جعبه آنتن و ماهواره و تلفن
نصب جعبه آنتن و ماهواره و تلفن و تراز کردن آن در جاهای مشخص توسط نقشه
تأمین ارتینگ ساختمان
نصب پلیت و سیم مسی و زغال و نمک برای راهاندازی چاه ارت و ازآنجا به سینی برق و به مصرفکنندهها
لوله فولادی گذاری
در شرایطی که نقشه تعیین کرده است (در پارکینگ های ادارهجات داخل روشنایی آسانسور و روشنایی موتورخانه).
برقکاری ساختمان - بخش دوم
مرحله دوم برقکاری ساختمان بعد از کف سازی، کاشی کاری و سفید کاری شامل 9 مرحله زیر میباشد که به اختصار آنها را توضیح خواهیم داد. برای مشاهده هر کدام روی تیترهای زیر کلیک کنید.
تمیز کردن قوطی کلیدها و بریدن لولههای اضافی روی کار
سیم گذاری داخل لوله پولیکا
توجه داشته باشید که رنگ سیمها و نمره سیمها و نوع سیمها از روی استاندارد انتخاب میشود.
سیم گذاری داخل لوله پلیکا از اولین قسمتهای برقکاری ساختمان بعد از کف سازی، کاشی کاری و سفید کاری میباشد.
به کمک فنر سیمکشی سیم با نمره مناسب طبق جدول با مصرف در لوله ها وارد شده و در جاهایی که لازم است سربندیها فقط با کانکتور پیچی انجام و سر آنها را برای جلوگیری از آغشتگی به مصالح ساختمانی با کاغذ ضخیم یا پلاستیک پوشانده و داخل قوطیها میگذاریم تا پس از اتمام گچ کاری و کاشی کاری نسبت به نصب کلید و پریزها و فیوزهای مینیاتوری در جعبه توزیع و سایر موارد اقدام شود.
در جدول جریان مجاز سیم ها در طول مختلف می توانید برحسب طول و جنس سیم ( مس یا آلومینیم ) مقدار جریان مجاز که می توان از یک سیم عبور داد را مشاهده نمایید. برای مثال در سیم 16mm2 (سیم 16) جریان مجاز تا 100 متر 80 آمپر و در همین مقطع در 300 متر طول 26 آمپر میباشد.
هر چه طول مسیر سیم کشی بیشتر افت جریان و کاهش آمپر مجاز بیشتر.

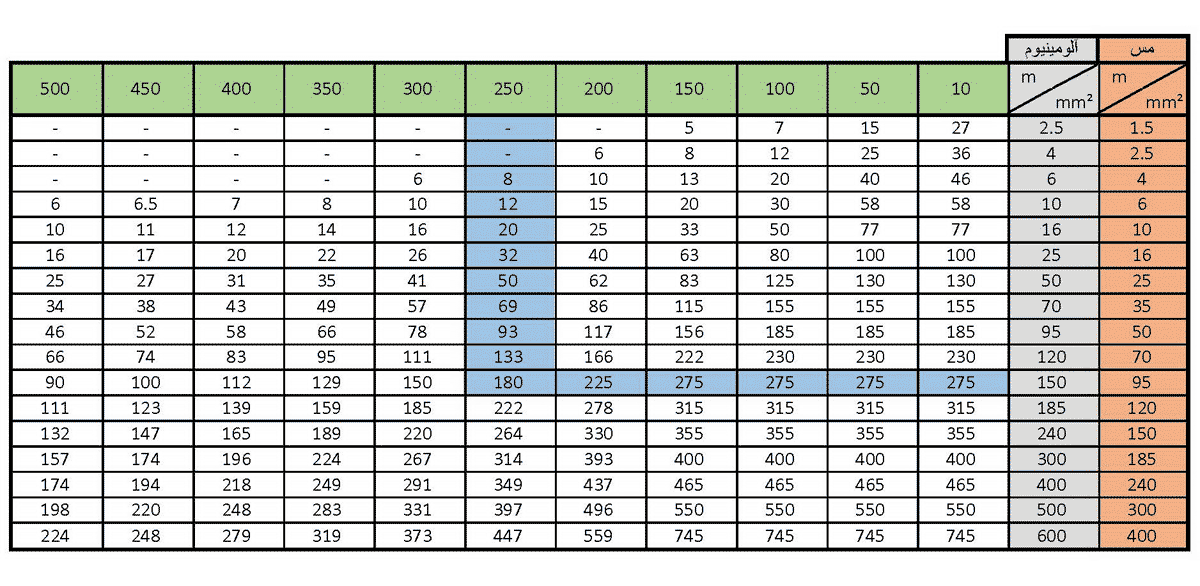

جدول جریان مجاز سیم ها در طول مختلف (برای مشاهده در ابعاد بزرگ تر روی عکس کلیک کنید)
منبع : شرکت سیم و کابل افشار نژاد خراسان
شدت جریان مجاز سیم ها در مقاطع مختلف
نکات مهم سیم گذاری داخل لوله پلیکا
- باید توجه شود در تمام لوله ها باید سیم ارت کشیده شود و به پیچ ارت پریز یا بدنه فلزی مصرف کننده متصل باشد.
- زیر هر پیچ پریز نباید بیش از دو سیم بسته شود و نیز در پریزها سیم فاز در سمت راست و نول در سمت چپ باشد.
- رنگ و نمره سیمها باید طبق جدول استاندارد اتنخاب شود.
انداختن کابل شیلد دار برای بلندگوها
انداختن کابل شیلد دار برای بلندگوها و از آنجا به ولوم های همان اتاق و از آنجا به فیشهای پشت آمپلیفایرها (در صورت وجود سیستم صوتی در پروژه)
کابلکشی برق از داخل جعبه فیوز
کابلکشی برق از داخل جعبه فیوز و رد کردن داخل سینی برق و بست زدن و از آنجا به زیر کنتور
در صورت داشتن دیزل ژنراتور این کابل ها به داخل موتورخانه نیز وارد شده و به تابلوهای مخصوص خودش وصل میشود.
کابلکشی تلفن، آنتن ماهواره و آیفون
کابلکشی تلفن – آنتن ماهواره و آیفون از تابلوهای مخصوص خودش و رد کردن داخل سینی مخصوص خودش و بست زدن کابل ها و از آنجا به باکسهای مخصوص خودشان
اتصالات سر سیمها
اتصالات سر سیمها در داخل قوطی کلید، جعبه فیوزها، روشناییها، توکارها، جعبه آنتن، ماهواره، تلفن، اطفاء حریق، UPS.
نصب دستگاههای تغذیه UPS در هنگام برقکاری ساختمان به شرکتهای مسئول مرتبط میشود.
قلع اندود کردن کل اتصالات و سر سیمها
قلع اندود کردن کل اتصالات و سر سیمها توسط حوضچه قلع و یا استفاده از ترمینال یا کانکتور پیچی با روکش باکالیت یا پلاستیک
عایقکاری اتصالات
عایقکاری اتصالات توسط وارنیش حرارتی (جایگزین لنت (چسب) برق)
استفاده از وارنیش حرارتی به جای چسب (لنت) برق
اجرای کابل کشی مربوط به بیرون ساختمان
در صورتیکه نورپردازی دکوراتیو برای نمای بیرون ساختمان در نظر گرفته شده باشد در این مرحله از برقکاری ساختمان که اجرای کابل کشی مربوط به بیرون از ساختمان میباشد و قبل از اینکه نمای ساختمان اجرا شود، باید کابلهای مربوط به روشنایی های مورد نیاز اجرا گردد.
نکات مهم کابل کشی بیرون ساختمان
- طبق آیین نامه های اجرایی نمیتوان بیش از 12 شعله روشنایی را به یک خط متصل نمود. ضمنا طبق طراحی که از قبل روی نقشه انجام شده محل قرار گیری تابلو برق در یکی از اماکن عمومی ساختمان مثل پارکینگ یا کنار تابلو کنتورها و یا میتواند در اتاق سرایدار قرار داشته باشد.
- در صورت فاصله زیاد باید تا نزدیکترین محل سیمها با لوله پولیکا و سپس باکس بین راهی در نظر گرفته شود.
- درصورتیکه نورپردازی نما هم بصورت دستی و هم اتوماتیک کنترل میشود باید محل مناسبی برای نصب فتوسل درنظر گرفت به طوریکه تحت تاثیر نور چراغها قرار نگیرد.
برقکاری ساختمان - بخش سوم
مرحله سوم برقکاری ساختمان بعد از نقاشی و کف تمام شده شامل 15 مرحله زیر میباشد که به اختصار آنها را توضیح خواهیم داد. برای مشاهده هر کدام روی تیترهای زیر کلیک کنید.
- بستن کلید و پریز و تراز کردن آنها
- بستن ترمینال روی سر سیمها
- نصب دتکتورهای دود
- نصب فیوزها
- نصب آیفون تصویری
- نصب آنتن مرکزی
- نصب سویچینگ ماهواره
- نصب سنسور چشمی
- نصب نور مخفی
- نصب تابلو برق موتورخانه
- نصب پایه سینی برق
- نصب لوله زیر سینی برق
- کابل کشی از تابلو برق
- وایرشو زدن و شماره زدن سر سیمها
- بررسی جهت چرخش الکتروموتورها
بستن کلید و پریز و تراز کردن آنها
مرحله نخست از برقکاری ساختمان بعد از نقاشی و کف تمام شده به بستن کلید پریزها و تراز کردن آنها اختصاص دارد.
در این مرحله، تمام قوطیها را که قبلا برای جلوگیری از آغشته شدن سیمها به گچ (در حین اجرای گچکاری) توسط کاغذ یا تکه های کیسه پلاستیکی پوشانده و پر کرده بودیم بازگشایی کرده و خرده های گچ که ممکن است از کناره ها وارد قوطی شده باشند را به دقت تمیز نموده و اقدام به نصب کلیدها و پریزها در محل خود مینماییم.
نصب کلید و پریز
در این قسمت باید دقت شود که زیر هر پیچ نباید بیش از دو سیم بسته شود و همواره باید سیم سمت راست پریز (هنگامی که روبروی پریز میایستیم سوراخی که سمت راست ما قرار میگیرد) باید سیم فاز باشد.
ارتفاع استاندارد نصب کلید، پریز و چراغ ها (برای مشاهده در ابعاد بزرگ تر روی عکس کلیک کنید)
در تمام اماکن که احتمال رطوبت یا باران وجود دارد مثل پشت بامها و همینطور پارکینگ باید از کلید و پریز با درجه حفاظت IP44 استفاده شود.
روی تصویر کلیک کنید تا مقاله "IP یعنی چه و چه کاربردی دارد؟" را مطالعه کنید
بستن ترمینال روی سر سیمها
برای تمام سیمهایی که برای روشنایی در نظر گرفته شده باید ترمینال نصب شود. یعنی در هر صورت هیچ سیمی نباید بصورت آزاد در هیچ کجای پروژه وجود داشته باشد.
ضمنا سیم ارت نیز درهر ترمینال یکی از خانه ها را به خود اختصاص میدهد.
در صورتیکه روشنایی که در آینده نصب خواهد شد دارای بدنه از جنس غیر فلز بود سیم ارت در همان ترمینال ولی بدون سیم اتصال خروجی بصورت رزرو خواهد ماند.
نصب دتکتورهای دود
نصب دتکتورهای دود و شستی آنها روی جاهای تعیینشده
نصب فیوزها
نصب فیوزها داخل جعبه فیوز و وایرشو زدن سر سیمها و فیوز بندی آنها
شینه نول
یکی از نکات مهم برقکاری ساختمان استفاده از الزام استفاده از شینه نول در هنگام نصب فیوزها در داخل تابلو برق میباشد و اینکه تاباندن سیمهای نول به یکدیگر ممنوع است.
نکات مهم نصب فیوز داخل جعبه فیوز
- قبل از بستن سیمها به ترمینال فیوز حتما باید از وایرشو مخصوص آن استفاده نمود.
- اتصال سیمهای نول به شینه نیز تنها از طریق وایرشو و پیچ و مهره مورد تایید میباشد.
نصب آیفون تصویری
نصب آیفون تصویری، بستن سوکتها و شستیهای مربوط به آن از آخرین مراحل برقکاری ساختمان میباشد. در این مرحله آیفون هر واحد باید نصب گردد.
نکات مهم نصب آیفون تصویری
- حتما باید دقت شود تغذیه سیستم باید با فیوز مجزا از برق عمومی استفاده کند.
- سیمهای مربوط به صدا و تصویر از کابل شیلدار مخصوص بوده و در سیمبندی هر واحد دقت کافی انجام گیرد.
- معمولا نقشه نصب هر سیستم به همراه آن ارایه میگردد.
- توصیه میشود قبل از شروع به نصب حتما توضیحات و الزامات مورد نظر سازنده را مطالعه و مورد استفاده قرار گیرد.
نصب آنتن مرکزی
نصب آنتن مرکزی و سویچینگ های مربوط به آن
نصب سویچینگ ماهواره
نصب سویچینگ های ماهواره. نصب و راهاندازی ماهواره بر عهده شرکتهای مربوط میباشد.
نصب سنسور چشمی
نصب سنسور چشمی در راهپله و پارکینگ ها و نصب سنسور چشمی در سرویسها (در صورت پیش بینی در پروژه) برای هود مرکزی (این چشمها پس از عمل کردن به کنتاکتور و سپس کنتاکتور به فن سانتریفیوژ فرمان داده و باعث تهویه سرویسها می شود).
نصب نور مخفی
از آخرین مراحل مرتبط با برقکاری ساختمان نصب نور مخفیهای داخل سقف کاذب و کفیهای روی سرامیک میباشد که باعث زیبایی بخشی نمای بیرون و داخلی ساختمان میشود.
در صورتیکه نور پردازی از نوع نور غیر مستقیم یا همان نور مخفی در پروژه پیش بینی شده باشد در این مرحله باید اقدام به نصب آن نمود.
سیستم های نورپردازی مخفی در انواع متنوع میباشند که بسته به نوع طراحی باید الزامات هرکدام به درستی انجام گیرد.
به عنوان نمونه در ریسههایی که اصطلاحا شلنگی نامیده میشود باید به حداکثر طول هر ریسه دقت کرده و محل انشعاب ورودی ریسه را به نحوی در نظر گرفت که طول هر مسیر بیشتر از حد نامی نباشد.
نکات مهم نصب نور مخفی
- ریسه ها هر یک متر قابلیت برش خوردن دارند.
- در خصوص روشنایی های داخل سقف کاذب نیز باید دقت نمود منبع نور طوری نصب گردد که نور حتی المقدور به صورت یکنواخت به سطح پایینی سقف برسد.
- در خصوص چراغهای دفنی رعایت آببندی دور چراغها و تیوپ کردن اتصال سیمها با وارنیش حرارتی الزامی میباشد.
نصب تابلو برق موتورخانه
تجهیزات داخل تابلو برق بر اساس نیازهای موتورخانه انتخاب و توسط تابلوساز ساخته میشود.
نصب پایه سینی برق
نصب پایه سینی برق روی دیوار و فیکس کردن سینی برق روی آن
نصب لوله زیر سینی برق
نصب لوله زیر سینی برق و ازآنجا روی الکترو موتورها و ترموستاتها و مصرفکنندههای دیگر. از آخرین نقطه ثابت لوله به بعد از لوله انعطاف پذیر با اتصالات مخصوص استفاده میشود.
کابل کشی از تابلو برق
کابلکشی از تابلو برق روی سینی برق و داخل لوله ثابت و اتعطاف پذیر و ازآنجا به تخته کلم الکترو موتورها و ترموستاتها و مصرفکنندهها
وایرشو زدن و شماره زدن سر سیمها
وایرشو زدن و شماره زدن سر سیمها و بستن آن روی تخته کِلِم الکترو موتورها و ترموستاتها و مصرفکنندهها و از آنجا به ترمینال زیر تابلو برق
بررسی جهت چرخش الکتروموتورها
بررسی جهت چرخش الکتروموتورهای مربوط به فنها و پمپ های سه فاز و در صورت لزوم اصلاح آن. معمولا مصرف کننده های تکفاز نیازی به تست جهت چرخش ندارند.
امیدواریم که از آموزش برقکاری ساختمان از صفر تا صد بهره کافی را برده باشید و در پایان از شما میخواهیم که سوالات و نظرات خود را با ما در میان بگذارید تا دیگر کاربران نیز نظرات شما رو خوانده و یا جوا خود را در این بین پیدا کنن.
همچنین برای دانلود PDF آموزش برقکاری ساختمان روی لینک دانلود نسخه PDF در پایین صفحه (نسخه موبایل) و یا بالای صفحه (نسخه دسکتاپ) که با آیکون
پاینده و پیروز باشید.
