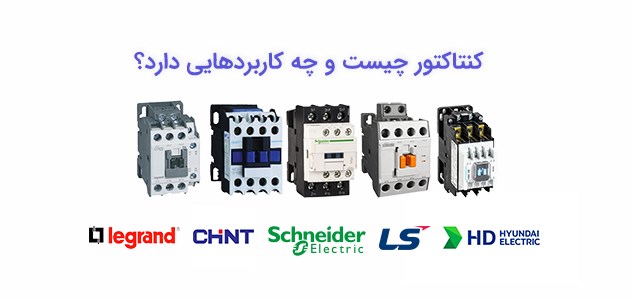

کنتاکتور چیست و چه کاربردهایی دارد؟

فهرست مطالب

کنتاکتور چیست؟

کنتاکتور یک دستگاه الکترومکانیکی است که برای قطع و وصل جریان برق در مدارهای قدرت استفاده می‌شود. این دستگاه به کمک بوبین و نیروی مغناطیسی عمل کرده و قابلیت تحمل جریان‌های بالا را دارد. کنتاکتورها معمولاً در سیستم‌های صنعتی برای کنترل موتورهای الکتریکی، دستگاه‌های گرمایشی و سیستم‌های روشنایی به کار می‌روند.

اجزای کنتاکتور

کنتاکتور از چندین جزء اصلی تشکیل شده است که هر یک نقش خاصی در عملکرد آن دارند:

1. بوبین (سیم‌پیچ): بوبین وظیفه ایجاد میدان مغناطیسی برای جذب هسته متحرک را دارد.
2. هسته ثابت و متحرک: این دو بخش با ایجاد و حذف میدان مغناطیسی به حرکت در می‌آیند و باعث باز و بسته شدن کنتاکت‌ها می‌شوند.
3. کنتاکت‌ها:
   • کنتاکت‌های اصلی: برای قطع و وصل جریان قدرت در مدار استفاده می‌شوند.
   • کنتاکت‌های کمکی: برای مدارهای کنترلی به کار می‌روند.
4. محفظه: محفظه کنتاکتور برای عایق‌بندی و حفاظت از اجزای داخلی طراحی شده است.

نحوه عملکرد کنتاکتور

عملکرد کنتاکتور بر پایه نیروی مغناطیسی است. با اعمال ولتاژ به بوبین، یک میدان مغناطیسی ایجاد می‌شود که هسته متحرک را به سمت هسته ثابت می‌کشد. این حرکت باعث بسته شدن کنتاکت‌های اصلی و برقراری جریان برق در مدار می‌شود. هنگامی که ولتاژ بوبین قطع شود، فنر بازگشتی هسته متحرک را به موقعیت اولیه باز می‌گرداند و جریان برق قطع می‌شود.

کاربردهای کنتاکتور

کنتاکتورها در صنایع مختلف به‌طور گسترده‌ای استفاده می‌شوند. برخی از کاربردهای رایج عبارتند از:

• کنترل موتورهای الکتریکی: کنتاکتور در سیستم‌های راه‌اندازی موتور، تغییر جهت چرخش و توقف آن استفاده می‌شود.
• سیستم‌های روشنایی: کنترل روشن و خاموش شدن چراغ‌های بزرگ در فضاهای صنعتی یا تجاری.
• مدارهای گرمایشی و سرمایشی: مدیریت جریان برق در دستگاه‌های حرارتی یا سرمایشی بزرگ.
• بانک‌های خازنی: به‌کارگیری برای اتصال یا قطع خازن‌ها در سیستم‌های اصلاح ضریب توان.

مزایا و معایب استفاده از کنتاکتور

مزایا

• افزایش ایمنی: به دلیل فاصله فیزیکی اپراتور از مدار قدرت.
• کنترل خودکار: امکان برنامه‌ریزی و کنترل از راه دور.
• دوام بالا: قابلیت عملکرد مکرر در شرایط سخت.

معایب

• هزینه بالا: قیمت اولیه کنتاکتور ممکن است نسبت به رله‌ها بیشتر باشد.
• صدای کارکرد: در برخی مدل‌ها، هنگام کارکرد صدای قابل توجهی تولید می‌شود.

نکات مهم هنگام انتخاب کنتاکتور

برای انتخاب و خرید کنتاکتور مناسب، باید به نکات زیر توجه کرد:

1. جریان نامی: میزان جریانی که کنتاکتور باید تحمل کند.
2. ولتاژ بوبین: معمولاً ولتاژ بوبین‌ها بین 220 ولت و 24 ولت متغیر است.
3. نوع بار: توجه به اینکه بار مدار مقاومتی یا القایی است.
4. تعداد کنتاکت‌های کمکی: بسته به نیاز مدار کنترلی، تعداد کنتاکت‌ها باید مشخص شود.
5. برند معتبر: انتخاب برندهایی مانند هیوندای که کیفیت بالا و گارانتی معتبر دارند.
