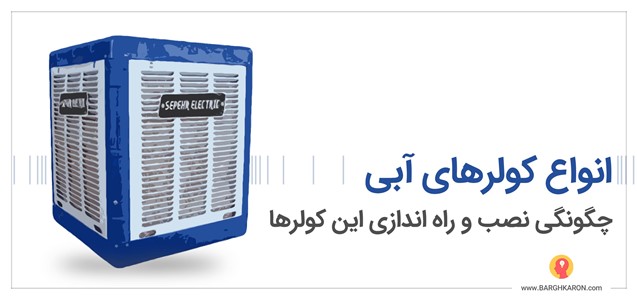

انواع کولر آبی و چگونگی نصب و راه اندازی کولر آبی

اولین سوالی که باید بهش جواب داد اینه که :

موارد استفاده ی کولر آبی کجاست؟

از کولر آبی در مناطق با آب و هوای گرم و خشک استفاده میشه و در مناطقی که دارای رطوبت هستند استفاده از کولر آبی جایز نیست.
چرا؟
چون کولر آبی با مکانیزمی که دارد هوای خشک منطقه رو مرطوب میکند و از این رطوبت به کمک حرکت دادن هوا، تولید هوای سرد و مطبوع میکند. پس خیلی بدیهی است که توی مناطق دارای رطوبت جوابگو نیستند و بهتره از کولر گازی استفاده بشود.

انواع کولر آبی

کولرهای آبی به دو دسته تقسیم میشوند :

‏• کولر آبی پرتابل
• کولر آبی ثابت

کولر آبی پرتابل : به کولر اتاقی نیز معروف هستند دارای یک پایه‌ی متحرک هستند که شما قادر هستین اونو به هر کجای خانه یا محل کار که خواستین انتقال بدین و مخزن آب کولر آبی پرتابل، هم به صورت دستی و هم به وسیله‌ی شلنگ‌های مخصوص کولر آبی می‌توانند پر شوند.

کولر آبی ثابت : کولر آبی ثابت به دلیل وزن بالایی که دارند و بدنه‌ی نسبتا بزرگشون، معمولا روی بام خانه‌ها و یا داخل بالکن یا تراس قرار می‌گیرند و با استفاده از کانال‌های مخصوص کولر آبی هوای سرد تولید شده رو به دریچه های داخل واحد می‌رسونن.


اجزای کولر آبی و نکاتی که موقع سرویس کردن کولر آبی باید مورد توجه قرار بدین

کولر آبی از اجزای مختلفی تشکیل شده که عبارتند از:

1. بدنه‌ی کولر آبی : که شامل یک سقف و یک کف و چهار پایه می‌باشد.
2. دیواره‌های پوشالی معمولی و یا سلولزی کولر آبی:

الف) پوشال معمولی : در پوشال معمولی از پوشال‌های سنتی از پوشال های چوبی که از براده های چوب گرفته می‌شن استفاده شده که عملکرد خوب و مناسبی دارند و دارای بوی مطبوعی نیز هستند.
ب) پوشال سلولزی : در پوشال سلولوزی از نوعی فوم با تراکمی بیشتر از پوشال های معمولی استفاده شده که از مزیت‌های پوشال سلولوزی اینه که از ورود آلودگی‌های بیرونی و ریزگردها خیلی بیشتر از پوشال‌های معمولی جلوگیری می‌کنند.

نکته : اینکه از چه پوشالی استفاده کنید بستگی به خواسته شما از کاربرد اون پوشال داره.

3. پمپ آب (واتر پمپ) کولر آبی: واتر پمپ باید در کف کولر قرار بگیرد به صورتی که قسمت انتهایی آن در داخل آب باشد تا بتواند آب موجود در قسمت کف کولر را برای آب رسانی به همه‌ی پوشال‌ها توسط شلنگ‌های تعبیه شده، پمپاژ کند تا پوشال‌ها همواره خیس شوند تا بتوانند به تولید هوای مطبوع کمک کنند.

باید به این نکته توجه داشته باشید که واترپمپ را در داخل یک سبد قرار بدیم تا از ورود تکه های پوشال و یا هر جسم اضافه دیگری به داخل آن جلوگیری شود.

4. شناور کولر آبی: شناور کولر آبی باید در ورودی آب به داخل محفظه‌ی کولر آبی نصب شود، زیرا با استفاده از توپی که داره و روی آب شناور هست بتونه آب ورودی رو ببنده و یا باز کنه. به این ترتیب که هر وقت سطح آب پایین بیاد، شناور ورودی آب رو باز کنه و هر موقع سطح آب به اندازه نیاز بالا امد ورودی آب رو قطع کنه. این کار هم در صرفه جویی در مصرف آب کمک بسزایی دارد و هم باعث می‌شه آب داخل کف کولر آبی تحت کنترل باشد و سرریز نشود.


5. الکتروموتور کولر آبی: موتورهای کولر آبی که به موتورهای دو دور نیز معروف هستند به دو دسته تقسیم می‌شوند :

الف) الکتروموتورهای دو دور با خازن دائم کار
ب) الکتروموتورهای دو دور با سیم پیچ راه انداز

موتورهای تکفاز به طور معمول برای راه‌اندازی اولیه نیاز به یک محرک دارند تا بتونن حرکت کنن که در الکتروموتورهای کولر آبی از این دو روش استفاده می‌شه.
در روش اول یک خازن که با سیم پیچ اصلی به صورت سری قرار دارد، نیروی محرکه‌ایی در موتور ایجاد می‌کنه و تا زمانیکه موتور روشن هست در مدار باقی می‌مونه به همین دلیل بهشون الکتروموتورهای دو دور با خازن دائم کار می‌گن.
در روش دوم به غیر از سیم‌پیچ‌های اصلی و دور تند و دور کند، یک سیم‌پیچ اضافی به نام سیم پیچ راه انداز نیز داخل الکتروموتور تعبیه شده که زمانیکه برق وصل می‌شه این سیم پیچ که با سیم پیچ اصلی به صورت سری قرار داره، تا زمانی که دور موتور به 75 درصد دور نامی برسه در مدار باقی می‌مونه و زمانیکه موتور به 75 درصد دور نامی رسید با استفاده از کلیدهایی که داخل موتور هست از مدار خارج می‌شه.


چه موتوری برای چه کولر آبی مناسبه؟

پس در نتیجه الکتروموتورهای کولر آبی به 4/1 ،3/1 ،2/1 و 4/3 اسب بخار تقسیم می‌شوند که بر اساس فرمولی که ارائه شد ازشون استفاده می‌کنیم.

نکته : دور کند الکتروموتورهای کولر آبی تقریبا 1000 دور در دقیقه هستند. و دور تند الکتروموتورهای کولر آبی تقریبا 1500 دور در دقیقه میباشند.

7. یاتاقان‌ها و پره‌های فن : منظور از پره های فن کولر آبی، مکانیزمی هست که با استفاده از چرخش الکتروموتور هوای سرد را تولید و آن را به داخل کانال هدایت می‌کند. که این پره‌ها روی دو پایه که توسط یک محور افقی به هم وصل هستند می‌چرخند. که به آن پایه‌ها یاتاقان گفته می‌شود و باید توجه داشت که در زمان سرویس و یا راه اندازی کولر آبی، مخزن یاتاقان‌ها را روغن کاری کنید  زیرا اگر یاتاقان‌ها روغن نداشته باشند، اصطلاک سیستم کولرهای آبی بالا می‌ره که باعث افت بازدهی و فشار اومدن زیادی به الکتروموتور میشه.

پس با توجه به اهمیت این موضوع هر هفته یکبار باید این یاتاقان‌ها روغن کری بشن. یادتون نره !


8. تسمه کولر آبی: تسمه‌های کولر آبی در سایزهای مختلف و با توجه به حجم کولر آبی انتخاب و نصب می‌شن و زمانیکه الکتروموتور روشن می‌شه، پولی ایی که سر شفت موتور نصب شده رو می‌چرخونه و این پولی با استفاده از تسمه ، به پولی سر محور فن کولر متصل می‌شه و باعث چرخش فن می‌شود. که باعث تولید هوای مطبوع می‌شود و این هوا رو به سمت داخل کانال هدایت می‌کند. حتما باید توجه داشته باشید که سایز تسمه مناسب کولر شما باشد و تسمه کولر آبی نباید زیاد سفت و نباید زیاد شل باشد چون اگه سفت باشه به الکتروموتور کولر آبی فشار زیادی وارد می‌شود وحتی می‌تونه باعث سوختن و از کار افتادن الکتروموتور بشه و اگر خیلی شل باشه راندمان و بازدهی کولر رو به شدت پایین میاره و باز هم باعث فشار اومدن و ضربه زدن به الکتروموتور کولر خواهد شد.


9. کانال کولر آبی: کانال‌های کولر آبی که در دل ساختمان قرار دارند ، وظیفه‌ی رساندن هوای مطبوع تولید شده توسط کولر آبی به داخل واحد رو دارن. که این هوا توسط دریچه‌هایی وارد واحد می‌شوند که این دریچه‌ها قابلیت تنظیم دستی به سمت جهات مختلف برای کنترل هوای مطبوع را دارا می‌باشند.


برای سیم‌کشی و برق‌رسانی به کولر آبی از چه کابلی باید استفاده کرد؟

10. کابل و سیم‌های رابط : ما باید برای سیم‌کشی کولر آبی دو مرحله زیر رو انجام بدیم :

اول اینکه باید از جعبه فیوز تا کلید کولر آبی که داخل واحد نصب می‌شه، یه کابل 2.5*3 بیاریم که یکی برای فاز و یکی برای نول و دیگری برای ارت در صورت وجود می‌باشد.
نکته : اگر ساختمان فاقد سیستم ارتینگ بود استفاده از کابل 5/2*2 نیز کافی می‌باشد.
دوم اینکه از کلید کولر آبی داخل واحد تا جعبه تقسیم برق داخل محفظه کولر آبی باید از یک کابل 1.5*5 مفتولی استفاده کنیم. که یک سیم برای نول، یک سیم برای دور تند، یک سیم برای دور کند، یک سیم برای پمپ و دیگری برای ارت میباشد.
نکته : اگر ساختمان فاقد سیستم ارتینگ بود استفاده از کابل 1.5*4 مفتولی بلامانع است.

برای سفارش خدمات کولر آبی روی عکس بالا کلیک کنید و در صفحه باز شده خدمات را انتخاب کنید.
و یا با شماره های ما تماس بگیرید.

روش نصب کلید کولر آبی داخل واحد

11. کلید برق داخل واحد : کلیدهای کولر آبی داخل واحد٬ انواع مختلفی دارند. یک مدل دستی و یک مدل دارای کنترل از راه دور. سیم بندی در هر دو مدل یکسان هست و تفاوتی ندارند و معمولا به این صورت هستند که دارای حروفی می‌باشند که هر سیم باید به یک حرف متصل بشه. مثلا حرف L یعنی فاز ورودی، حرف P یعنی پمپ، حرف F برای دور تند و حرف S برای دور کند می‌باشد و سیم نول هم، مستقیم به جعبه تقسیم داخل محفظه‌ی کولر آبی می‌رود.

نکته : در جعبه تقسیم داخل محفظه‌ی کولر آبی، حتما توجه داشته باشید که اتصالات با سرسیم پرچمی انجام بشن و از محکم بودن این اتصالات اطمینان حاصل فرمایید و حتما از بسته بودن درب جعبه تقسیم مطمئن شوید تا از پاشش آب و برخورد دست به داخل جعبه تقسیم جلوگیری کند.

امیدواریم که این مقاله مورد توجه شما برقکار عزیز و یا بازدیدکننده گرامی قرار گرفته باشه و بتونین ازش استفاده بهینه رو ببرین.
با تشکر از توجه و نگاه شما
در پایان ممنون می‌شیم اگر در قسمت نظرات این پست٬ نظراتتون رو با ما به اشتراک بگذارید.
موفق باشید و خنک در فصل گرم پیش رو ♫
